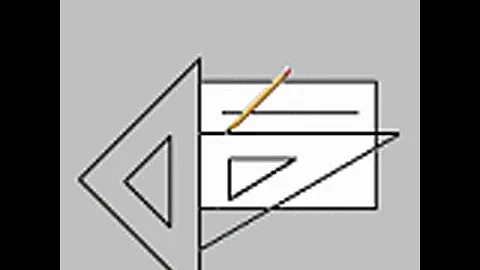

Desenho Técnico Traçar retas paralelas com o auxílio de um par de esquadros

1. use um esquadro para traçar a primeira linha.
2. sem o movimentar, encoste o segundo esquadro em um de seus lados.
3. deslize o primeiro esquadro usando o segundo como referência até a posição desejada.
4. afaste o segundo esquadro.

Como se utiliza os esquadros no desenho técnico?

Como usar um esquadro:

1. Oriente-se pela margem da folha ou por uma linha reta já definida com ajuda de uma régua;
2. Um dos esquadros serve como apoio para o outro, conforme o ângulo desejado para o traçado;
3. Alinhe o esquadro de apoio à reta e deslize a peça com o ângulo desejado para fazer traços paralelos;

Qual é a função dos esquadros no desenho técnico?

Instrumentos e Materiais de Desenho Técnico O esquadro é um instrumento de desenho que também pode ser usado para fazer linhas retas verticais com o apoio de uma régua T ou régua paralela e para formar ângulos principais como 30º, 45º, 60º, 90º e combinações de ângulos utilizando dois esquadros.

Quais os esquadros utilizados no desenho técnico?

Existem 2 tipos de esquadros básicos: O primeiro com o formato de um triângulo retângulo isósceles de 45º- 45º- 90º; O segundo com o formato de um triângulo retângulo escaleno de 30º-60º-90º. O par de esquadros é usado como instrumento de desenho para solução de problemas de geometria gráfica.

Qual é o cuidado que se deve ter com os instrumentos de desenho antes de Utilizá-los?

materiais de desenho e a mesa; Nunca guardar os instrumentos sem limpá-los. corrosivas ou derivados de petróleo. Nunca guardar os instrumentos sem limpá-los.

Qual é a função dos esquadros?

O esquadro é um aparelho de medição, conferência e averiguação do aspecto vertical dos objetos. Possui um formato de “L”, com arestas em ângulos de 45° e 90°, possuindo diversas aplicações, principalmente na aferição de ângulos, tanto da parte de fora como da parte interna do objeto.

Como é o par de esquadros?

O par de esquadros é composto por um esquadro com um ângulo reto e dois ângulos de 45º e outro com um ângulo reto, um de 30º e outro de 60º. Nele a hipotenusa do esquadro com ângulos de 45° é congruente ao maior cateto do esquadro com ângulos de 30° e 60º. É recomendado que se utilize esquadros sem chanfro ou graduação.

Como traçar linhas de esquadro?

Para traçar uma linha perpendicular a uma outra (quando esta é horizontal), colocar o esquadro sobre a régua “T” e traçar a linha desejada USO DOS ESQUADROS 7

Quais são as noções gerais do desenhotécnico?

PARTE 1 – NOÇÕES GERAIS DO DESENHO TÉCNICO 1 O DESENHO COMO FORMA DE EXPRESSÃO Este material foi adaptado da apostila de Desenho Técnico I dos professores Denise Schuler, Heitor Othelo Jorge Filho e José Aloísio Meulam Filho, do Curso de Arquitetura e Urbanismo da FAG (Cascavel-PR)

Qual foi o maior avanço em Desenho técnico?

Um dos grandes avanços em desenho técnico se deu com a geometria descritiva de Gaspar Monge (1746-1818), que apresentou um método de representação das superfícies tridimensionais dos objetos sobre a superfície bidimensional do papel. A geometria mongeana embasa a técnica do desenho até hoje.
